کنترل جمع شدگی و حباب هوا در گروت ریزی سازه های بتنی

گروت ریزی زیر صفحه ستون، بیس پلیت، ریل تجهیزات و بولت های مهاری زمانی موفق است که فضای خالی به طور کامل پر شود و ماده پس از گیرش، تماس پایدار خود را با سطوح اطراف حفظ کند. جمع شدگی و هوای محبوس دو عامل مهمی هستند که این پیوستگی را مختل می کنند و می توانند باعث کاهش سطح انتقال بار، افت مقاومت موضعی، نفوذ رطوبت و ترک خوردگی شوند. کنترل این مشکلات تنها با خرید محصول مناسب انجام نمی شود؛ آماده سازی سطح، مقدار آب، روش اختلاط، طراحی قالب، جهت ریختن و عمل آوری همگی در نتیجه نهایی نقش دارند.

جمع شدگی و حباب هوا در گروت چیست؟

جمع شدگی گروت به کاهش حجم آن در حالت تازه یا سخت شده گفته می شود. اگر این کاهش حجم کنترل نشود، میان گروت و صفحه ستون یا بتن زیرین فاصله ایجاد خواهد شد. حباب هوا در گروت نیز فضای خالی محبوسی است که هنگام اختلاط، انتقال یا ریختن به وجود می آید و نمی تواند از مسیر جریان خارج شود. این حفره ها سطح موثر باربری و مقاومت فشاری گروت را کاهش می دهند.

انواع جمع شدگی گروت

انقباض گروت ممکن است قبل از گیرش اولیه یا در روزها و هفته های پس از اجرا رخ دهد. شناخت زمان وقوع عیب کمک می کند علت اصلی، از جمله تبخیر سریع، آب اضافی، عمل آوری ناقص یا انتخاب ماده نامناسب، دقیق تر تشخیص داده شود.

جمع شدگی پلاستیک

جمع شدگی پلاستیک زمانی اتفاق می افتد که گروت هنوز تازه است و سرعت خروج آب از سطح، بیشتر از سرعت جایگزینی آن در مخلوط باشد. هوای گرم، باد، سطح زیرکار خشک و نسبت آب نامناسب این وضعیت را تشدید می کنند. ترک های کم عمق و زودهنگام یا پایین رفتن سطح گروت در کناره صفحه ستون از نشانه های آن است.

جمع شدگی خشک شدن

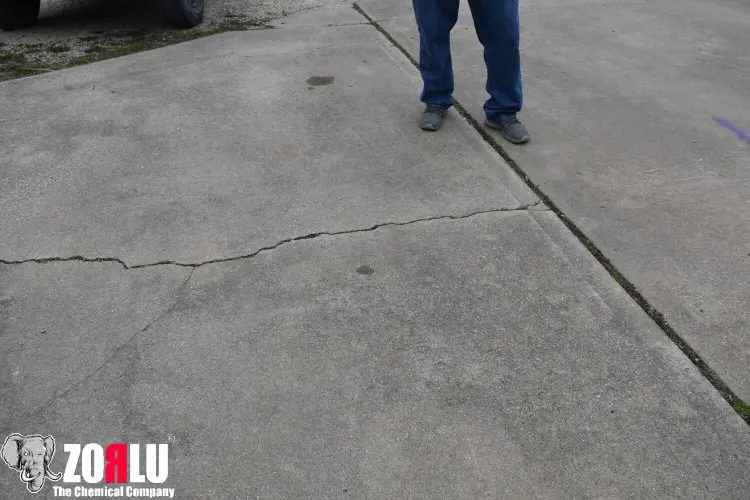

پس از سخت شدن، خروج تدریجی رطوبت از خمیر سیمان می تواند باعث کاهش حجم شود. هرچه آب آزاد مخلوط بیشتر باشد، احتمال جمع شدگی خشک شدن افزایش می یابد. محدود شدن تغییر شکل توسط بولت مهاری، بتن پایه یا بیس پلیت نیز تنش کششی ایجاد می کند و ممکن است به ترک خوردگی گروت منجر شود.

نشانه های وجود هوای محبوس

صدای توخالی در ضربه زدن کنترل شده، حفره های قابل مشاهده در لبه ها، قطع شدن جریان از سمت مقابل، نشت نامنظم و افت موضعی سطح از نشانه های احتمالی هوای محبوس هستند. در عیوب شدید، صفحه ستون تماس یکنواختی با گروت ندارد و بار فقط از چند ناحیه محدود منتقل می شود. مشاهده سطح سالم به تنهایی کافی نیست، زیرا حفره ممکن است در بخش مرکزی و دور از دید قرار گرفته باشد.

علل اصلی بروز عیب

عیب های گروت معمولا حاصل ترکیب چند خطای کوچک هستند. برای مثال، آب اضافی روانی اولیه را افزایش می دهد، اما همزمان آب انداختگی و افت حجم را بیشتر می کند. اگر قالب نیز خروجی هوا نداشته باشد، جریان ضعیف مخلوط نمی تواند فضای زیر صفحه را به صورت کامل پر کند.

آب اضافی و اختلاط نادرست

افزودن آب بیش از محدوده اعلام شده، فاصله ذرات را افزایش می دهد و پس از تبخیر، تخلخل بیشتری باقی می گذارد. نتیجه آن کاهش مقاومت، جداشدگی و آب انداختگی و افزایش انقباض است. اختلاط بسیار کوتاه باعث یکنواخت نشدن پودر می شود و هم زدن طولانی یا با سرعت نامناسب نیز هوای اضافی وارد مخلوط می کند. افزودن آب به گروتی که کارایی خود را از دست داده است نیز مجاز نیست.

قالب بندی و مسیر نامناسب جریان

در قالب بندی گروت باید یک مسیر پیوسته برای ورود ماده و یک مسیر روشن برای خروج هوا وجود داشته باشد. ریختن همزمان از چند طرف، هوا را در مرکز محبوس می کند. درزهای باز قالب نیز شیره گروت را خارج کرده و نسبت اجزای باقی مانده را تغییر می دهند. فاصله کم قالب از صفحه ستون و وجود مانع در مسیر، حرکت مخلوط را دشوار می کند.

دما و شرایط محیطی

دمای زیاد، زمان کارپذیری را کوتاه و تبخیر را سریع می کند. در هوای سرد نیز واکنش سیمان کند می شود و خطر یخ زدگی آب پیش از کسب مقاومت کافی وجود دارد. باد مستقیم و تابش خورشید سطح را زودتر خشک می کنند. بنابراین دمای آب، پودر، سطح بتن و محیط باید پیش از شروع کار بررسی شود و اجرا در شرایط خارج از محدوده فنی محصول انجام نشود.

انتخاب گروت مناسب

محصول مناسب باید با ضخامت فضای خالی، دمای محیط، روش اجرا، مقاومت مورد نیاز و نوع بارگذاری سازگار باشد. برای زیر صفحه ستون معمولا استفاده از گروت سیمانی آماده و کنترل شده، نسبت به ساخت مخلوط کارگاهی با سیمان پرتلند و ماسه، ریسک تغییرات کیفی را کاهش می دهد.

ویژگی های گروت بدون انقباض

گروت بدون انقباض برای جبران افت حجم اولیه طراحی می شود و معمولا حاوی ترکیبات کنترل کننده انبساط و مواد بهبود دهنده جریان است. عنوان بدون انقباض به معنی بی نیازی از اجرای صحیح نیست؛ آب اضافی، عمل آوری ضعیف یا قالب بندی نامناسب می تواند حتی عملکرد یک محصول استاندارد را مختل کند.

روانی و زمان کارپذیری

روانی و کارایی گروت باید به اندازه ای باشد که مخلوط بدون جداشدگی از زیر صفحه عبور کند. روانی بیش از حد ناشی از آب اضافه مطلوب نیست. زمان کارپذیری نیز باید با حجم مخلوط، فاصله حمل و سرعت ریختن هماهنگ باشد تا عملیات پیش از شروع گیرش به پایان برسد.

مقاومت و پایداری حجمی

مقاومت فشاری گروت باید در سنین مورد نظر پروژه، از جمله یک، سه، هفت یا بیست و هشت روز، با مشخصات طراحی تطابق داشته باشد. پایداری حجمی، چسبندگی به بتن و فولاد، نفوذپذیری و مقاومت در برابر بارهای ارتعاشی نیز مهم هستند. انتخاب صرفا بر اساس مقاومت نهایی، بدون توجه به انبساط کنترل شده و دوام، تصمیم کاملی نیست.

استانداردها و مشخصات فنی

استاندارد ASTM C1107 برای ارزیابی گروت های سیمانی بسته بندی شده بدون جمع شدگی کاربرد دارد و الزامات مربوط به تغییر حجم، زمان گیرش و مقاومت را پوشش می دهد. راهنمای ACI 351.1R نیز نکات اجرایی مرتبط با گروت ریزی تجهیزات و صفحات تکیه گاهی را ارائه می کند. برگه فنی محصول، ضخامت مجاز اجرا، مقدار آب، دمای مصرف و روش عمل آوری باید با نقشه ها و مشخصات پروژه تطبیق داده شود.

آماده سازی پیش از گروت ریزی

بخش قابل توجهی از مشکلات در مرحله ای شکل می گیرد که هنوز اختلاط آغاز نشده است. بررسی ابعاد فضای زیر صفحه، محل بولت ها، دسترسی به نقاط بسته، ظرفیت میکسر و امکان ریختن پیوسته باید در برنامه اجرایی قرار گیرد. تمام مصالح و نیروی انسانی نیز باید پیش از شروع آماده باشند.

تمیزکاری و اشباع سطح بتن

سطح بتن باید سالم، زبر و عاری از گرد و غبار، روغن، رنگ، دوغاب سست و ذرات جداشونده باشد. بتن پایه معمولا پیش از اجرا با آب اشباع می شود تا آب گروت را جذب نکند، اما هنگام ریختن نباید آب آزاد یا حوضچه روی سطح باقی مانده باشد. حالت سطح اشباع با ظاهر خشک، چسبندگی را بهبود داده و افت ناگهانی آب مخلوط را محدود می کند.

آب بندی قالب و تعبیه خروجی هوا

قالب باید محکم، غیر جاذب و کاملا آب بند باشد. در سمت ورود، فضای کافی برای ایجاد هد فشار و در سمت خروج، فاصله لازم برای مشاهده رسیدن گروت در نظر گرفته می شود. نقاط مرتفع و گوشه های بسته به سوراخ یا لوله هواگیری نیاز دارند. محل خروجی ها باید طوری انتخاب شود که خروج هوا قابل مشاهده باشد، اما شیره گروت به صورت کنترل نشده هدر نرود.

اختلاط صحیح گروت

اختلاط گروت سیمانی باید مطابق یک دستور ثابت و قابل اندازه گیری انجام شود. استفاده از پیمانه های تقریبی، تغییر مقدار آب بین بچ ها و مخلوط کردن دستی حجم های بزرگ، یکنواختی را کاهش می دهد. بهتر است مقدار هر بچ با ظرفیت مصرف در زمان کارپذیری هماهنگ باشد.

کنترل نسبت آب به پودر

نسبت آب به پودر مهم ترین عامل قابل کنترل در کارگاه است. آب باید با ظرف مدرج یا ترازو اندازه گیری شود و در محدوده برگه فنی باقی بماند. کاهش افراطی آب نیز مناسب نیست، زیرا جریان را محدود کرده و احتمال حبس هوا را افزایش می دهد. هدف، دستیابی به کمترین آب ممکن همراه با روانی مورد نیاز پروژه است.

ترتیب و زمان هم زدن

ابتدا بخش عمده آب اندازه گیری شده داخل مخزن تمیز ریخته می شود، سپس پودر به تدریج در حال هم زدن اضافه می گردد. باقی آب فقط در محدوده مجاز و برای تنظیم قوام مصرف می شود. زمان اختلاط باید مطابق دستور سازنده باشد تا ذرات کاملا خیس شوند. مخلوط آماده نباید با افزودن مجدد آب جوان سازی شود.

انتخاب میکسر مناسب

برای حجم های معمول، میکسر دور پایین با پره مناسب عملکرد قابل قبولی دارد. در پروژه های بزرگ یا گروت های با روانی زیاد، میکسر کلوئیدی می تواند پراکندگی یکنواخت تری ایجاد کند. استفاده از دریل بسیار پرسرعت یا بتونیر آلوده، احتمال ورود هوا، تشکیل کلوخه و تغییر کیفیت را افزایش می دهد.

جلوگیری از ورود هوای اضافی

پره باید زیر سطح مخلوط باقی بماند تا گرداب عمیق ایجاد نشود. بالا و پایین بردن مداوم همزن، ریختن ناگهانی پودر و هم زدن بیش از زمان لازم، هوا را وارد مخلوط می کند. پس از اختلاط، انتقال آرام و کوتاه به محل اجرا بهتر از تخلیه از ارتفاع زیاد است.

روش اجرای بدون حباب

هواگیری گروت بیشتر از آنکه به ویبره وابسته باشد، به طراحی جریان صحیح بستگی دارد. گروت باید به صورت یک جبهه یکنواخت حرکت کند و هوا را به سمت خروجی براند. توقف طولانی میان بچ ها می تواند مرز سرد و مسیرهای بسته ایجاد کند.

ریختن پیوسته از یک سمت

بهترین روش گروت ریزی زیر صفحه ستون، ریختن پیوسته از یک سمت تا مشاهده خروج ماده از سمت مقابل است. ریختن از دو یا چهار جهت باعث برخورد جبهه های جریان و محبوس شدن هوا در میان آنها می شود. دبی ورود باید ثابت باشد و مخزن تغذیه پیش از خالی شدن با بچ بعدی پر شود.

هدایت جریان زیر صفحه ستون

پیش از اجرا باید مسیر حرکت در اطراف بولت مهاری، ورق های تقویتی و ناهمواری های بتن بررسی شود. استفاده کنترل شده از تسمه یا زنجیر در برخی جزئیات باز می تواند به هدایت جریان کمک کند، اما ابزار نباید باعث جداشدگی یا جابجایی صفحه شود. ارتفاع سقوط نیز تا حد امکان کم نگه داشته شود.

کاربرد هد باکس

هد باکس یا جعبه تغذیه در سمت ورود، ستونی از گروت ایجاد می کند که فشار لازم برای حرکت مخلوط در زیر بیس پلیت را فراهم می سازد. ارتفاع هد باید یکنواخت بماند و با طول مسیر و روانی محصول تناسب داشته باشد. فشار بسیار زیاد یا تغذیه ناگهانی ممکن است نشت قالب را تشدید کند.

هواگیری نقاط بسته

در نقاط مرتفع، پشت سخت کننده ها و اطراف بولت ها باید خروجی هوا تعبیه شود. خروج پیوسته گروت بدون حباب از این منافذ نشان می دهد جبهه جریان به محل رسیده است. پس از اطمینان از پر شدن، خروجی طبق روش پیش بینی شده بسته می شود تا افت فشار یا خروج بیش از حد مخلوط رخ ندهد.

محدودیت ویبره و ابزار دستی

ویبره کردن شدید گروت روان معمولا مناسب نیست، زیرا ممکن است جداشدگی، آب انداختگی و نشست ذرات را افزایش دهد. ویبراتور داخلی بتن نباید بدون تایید مشخصات فنی وارد گروت شود. ضربه بسیار ملایم به قالب یا استفاده محدود از ابزار دستی تنها زمانی قابل قبول است که سازنده محصول اجازه دهد و هدف، آزاد کردن حباب های سطحی باشد.

عمل آوری و کنترل جمع شدگی

پس از پایان ریختن، واکنش هیدراتاسیون سیمان به رطوبت و دمای مناسب نیاز دارد. عمل آوری گروت از تبخیر زودهنگام جلوگیری می کند و در کسب مقاومت، کاهش ترک و حفظ تماس زیر صفحه نقش مستقیم دارد. روش دقیق باید با نوع محصول و شرایط محیطی هماهنگ شود.

حفظ رطوبت سطح گروت

سطوح نمایان بلافاصله پس از رسیدن به وضعیت مناسب باید با گونی مرطوب، پوشش پلاستیکی یا ماده عمل آورنده سازگار محافظت شوند. گونی نباید خشک شود و آب نیز نباید با فشار روی سطح تازه ریخته شود. دوره رایج عمل آوری مرطوب حداقل سه تا هفت روز است، اما زمان نهایی باید از برگه فنی و شرایط پروژه تعیین شود.

کنترل دما و تبخیر

سایه بان، بادشکن، خنک نگه داشتن مصالح و اجرای کار در ساعات معتدل، تبخیر در هوای گرم را کاهش می دهد. در هوای سرد باید از گرم کردن کنترل شده مصالح و عایق حرارتی استفاده کرد و گروت تازه را از یخ زدگی محافظت نمود. شوک حرارتی یا گرمایش مستقیم و شدید می تواند ترک ایجاد کند.

زمان باز کردن قالب

قالب زمانی باز می شود که گروت مقاومت کافی برای حفظ لبه ها و تحمل تنش های اجرایی به دست آورده باشد. باز کردن زودهنگام باعث شکستگی گوشه ها و افزایش تبخیر می شود. باقی ماندن غیر ضروری قالب نیز می تواند با برنامه عمل آوری تداخل داشته باشد. زمان دقیق تابع دما، نوع گروت و دستور سازنده است.

کنترل کیفیت و رفع عیوب

کنترل کیفیت گروت باید از ثبت شماره بچ و مقدار آب آغاز شود و تا بازرسی پس از سخت شدن ادامه یابد. گزارش اجرا بهتر است شامل دمای محیط و مصالح، زمان شروع و پایان اختلاط، قوام، محل مصرف، روش عمل آوری و نتایج آزمون ها باشد.

آزمایش روانی و مقاومت

آزمایش روانی یا جریان پذیری باید با روش مندرج در مشخصات فنی انجام شود تا قابلیت عبور مخلوط تایید گردد. نمونه های مقاومت نیز باید از همان گروت مصرفی، با قالب و روش استاندارد تهیه و در شرایط تعیین شده نگهداری شوند. نتایج مقاومت فشاری زمانی معتبر هستند که مقدار آب و نحوه نمونه گیری ثبت شده باشد.

بازرسی حفره و ترک

لبه ها، محل خروجی ها و ناحیه پیرامون بولت ها از نظر ترک، افت سطح، حفره و جداشدگی بررسی می شوند. تست ضربه کنترل شده می تواند نواحی مشکوک را مشخص کند. برای تجهیزات حساس، روش های غیر مخرب یا باز کردن نقاط محدود با نظر مهندس پروژه ممکن است لازم باشد.

معیار پذیرش گروت

پذیرش باید بر اساس مقاومت مشخص شده، تغییر حجم مجاز، پرشدگی فضای زیر صفحه و نبود ترک یا حفره موثر انجام شود. چند حفره سطحی کوچک با فضای خالی پیوسته زیر بیس پلیت یکسان نیستند. تاثیر عیب بر انتقال بار، خوردگی بولت ها و ارتعاش تجهیزات باید توسط مسئول فنی ارزیابی شود.

تزریق و ترمیم موضعی

حفره های محدود را می توان پس از تعیین مرز عیب، با تزریق ماده سازگار و کم انقباض ترمیم کرد. مسیر ورود و خروج تزریق باید طوری طراحی شود که هوا دوباره محبوس نشود. اگر فضای خالی گسترده، مقاومت ناکافی یا جداشدگی عمیق باشد، تخریب و اجرای مجدد ممکن است مطمئن تر از ترمیم موضعی باشد.

چک لیست نهایی اجرا

استفاده از یک چک لیست کوتاه، احتمال فراموش شدن مراحل حیاتی را کاهش می دهد. موارد زیر باید پیش از شروع و در طول گروت ریزی کنترل و ثبت شوند:

• تایید نوع گروت، تاریخ مصرف، ضخامت مجاز و مقاومت مورد نیاز
• تمیز بودن و اشباع مناسب سطح بتن بدون وجود آب آزاد
• محکم و آب بند بودن قالب و آماده بودن هد باکس
• وجود خروجی هوا در گوشه ها و نقاط مرتفع
• اندازه گیری دقیق آب هر بچ و ثبت زمان اختلاط
• ریختن پیوسته از یک سمت و حفظ جبهه یکنواخت جریان
• پرهیز از ویبره شدید، سقوط زیاد و افزودن آب مجدد
• شروع سریع عمل آوری و حفاظت در برابر باد، گرما و سرما
• نمونه گیری، ثبت نتایج و بازرسی حفره ها و ترک ها

در جمع بندی، کنترل جمع شدگی و حباب هوا به یک اقدام منفرد وابسته نیست. انتخاب گروت بدون انقباض استاندارد، رعایت نسبت آب به پودر، اختلاط آرام و یکنواخت، قالب بندی آب بند، ریختن پیوسته از یک سمت و عمل آوری مناسب باید به صورت یک زنجیره اجرایی دیده شوند. قطع شدن هر حلقه از این زنجیره می تواند پر کردن فضای زیر صفحه ستون را ناقص کند؛ در حالی که ثبت دقیق مراحل و کنترل کیفیت منظم، دوام اتصال و انتقال مطمئن بار را افزایش می دهد.
