واتر استاپ (Waterstop) نواری از جنس مواد پلیمری یا فلزی است که در محل درزهای بتن به کار می‌رود تا از نفوذ و عبور آب جلوگیری کند. این قطعه به عنوان یک مانع آب‌بند در سازه‌هایی نظیر استخرها، مخازن آب، تونل‌ها، سدها و فونداسیون‌ها مورد استفاده قرار می‌گیرد و نقش مهمی در افزایش دوام و عمر مفید بتن دارد. واتر استاپ‌ها در انواع مختلفی تولید می‌شوند و هر یک کاربرد مخصوص به خود را در اختیار کارفرمایان قرار می‌دهند. در این مطلب با زرلوشیمی همراه باشید تا به بررسی دقیق اینکه واتر استاپ چیست و چرا امروزه بسیاری از پروژه‌ها از آن استفاده می‌کنند، بپردازیم.
برای پاسخ به پرسش واتر استاپ چیست؟ باید ابتدا به نقش این ابزار در سازه‌های بتنی اشاره کرد. واتر استاپ نواری است که معمولا از جنس مواد پلیمری، لاستیکی یا فلزی ساخته می‌شود و در محل درزهای بتن تعبیه می‌گردد تا از نفوذ آب به درون سازه جلوگیری کند. شرکت‌های معتبر مانند زرلوشیمی در سال‌های اخیر توانسته‌اند واتر استاپ‌هایی با کیفیت بالا تولید کنند که علاوه بر دوام، دارای انعطاف‌پذیری عالی و مقاومت در برابر فشار هیدرواستاتیک هستند.
این قطعه بیشتر در پروژه‌هایی مانند مخازن آب، سدها، تونل‌ها، استخرها، تصفیه‌خانه‌ها و فونداسیون‌ها به کار می‌رود. در واقع بدون استفاده از واتر استاپ، نفوذ آب به درزهای بتن می‌تواند سبب ترک‌خوردگی، خوردگی میلگردها و کاهش عمر مفید سازه شود.
واتر استاپ تنها یک قطعه ساده نیست بلکه بخشی از سیستم آب‌بندی کلی سازه محسوب می‌شود و به همین دلیل انتخاب نوع مناسب و نصب صحیح آن اهمیت فراوانی دارد.
قیمت فروش واتر استاپ به عوامل متعددی بستگی دارد که از جمله مهم‌ترین آنها می‌توان به جنس و نوع مواد اولیه به کار رفته (PVC، TPE، لاستیک، فلزی)، ابعاد و ضخامت پروفیل، نوع طراحی (تخت، حفره‌دار، دمبلی)، شرکت سازنده و کیفیت تولید و همچنین میزان تقاضا و عرضه در بازار اشاره کرد. به طور کلی، واتراستاپ‌های PVC به دلیل فراوانی و سهولت تولید، ارزان‌تر از انواع TPE و فلزی هستند.
همچنین، واتراستاپ‌هایی با ابعاد بزرگتر و ضخامت بیشتر، قیمت بالاتری دارند. در نهایت، نوسانات نرخ ارز و قیمت مواد اولیه نیز می‌تواند به طور مستقیم بر قیمت فروش واتر استاپ تاثیر بگذارد.
در جدول زیر قیمت تقریبی هر نوع واتر استاپ را می‌توانید مشاهده کنید.
| نوع واتر استاپ | محدوده تقریبی قیمت (به ازای هر متر) | توضیحات |
| واتر استاپ PVC (تخت) | 20,000 – 50,000 تومان | بسته به عرض و ضخامت |
| واتر استاپ PVC (حفره دار/دمبلی) | 30,000 – 70,000 تومان | بسته به عرض و پیچیدگی طراحی |
| واتر استاپ TPE | 50,000 – 120,000 تومان | بسته به ویژگی‌های خاص و کیفیت مواد اولیه |
| واتر استاپ فلزی (ورق فولادی) | 100,000 تومان به بالا | بسته به نوع فلز، ضخامت و ابعاد |
| واتر استاپ هیدروفیلی | 80,000 – 150,000 تومان | بسته به سایز و نوع پلیمر |
واتراستاپ ها دارای انواع مختلفی هستند که هر کدام از آنها برای کاربرد خاصی مناسب اند. از این رو آشنا با انواع آن به شما در اتنتخاب بهترین گزینه کمک خواهد کرد. انواع واتر استاپ عبارت اند از:
واتراستاپ PVC به عنوان یک راهکار کارآمد در آب‌بندی درزها و شکاف‌های بتنی، نقش مهمی در حفظ دوام و پایداری سازه‌ها ایفا می‌کند. این محصول با قرارگیری استراتژیک در مفاصل بتنی، سدی مستحکم در برابر نفوذ آب و سایر مایعات ایجاد کرده و از تخریب و آسیب‌های ناشی از رطوبت جلوگیری می‌کند.
انتخاب صحیح ضخامت واتراستاپ PVC بر اساس پهنای دیوار و میزان فشار وارده به سازه، تضمین‌کننده عملکرد بهینه آن خواهد بود. تنوع مدل‌ها و ابعاد موجود، امکان استفاده از این محصول را در انواع مختلف سازه های بتنی فراهم می‌سازد و به طراحان و مجریان، انعطاف‌پذیری بالایی در اجرای پروژه‌های آب‌بندی می‌دهد.
در کنار این موارد، استفاده از روان کننده بتن در حین ساخت سازه، می‌تواند باعث کاهش ترک خوردگی و افزایش یکپارچگی بتن شود، که خود به تنهایی در آب بندی سازه نقش مهمی دارد و در نتیجه، فشار کمتری بر واتر استاپ PVC وارد می شود.

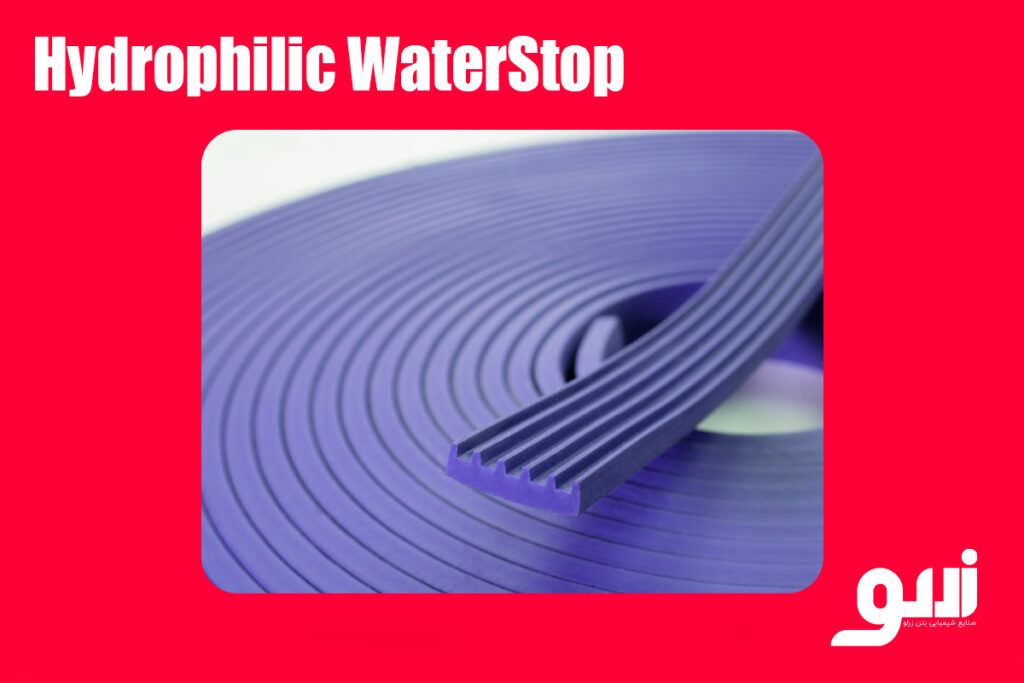

واتراستاپ های هیدروفیلی از جنس پلیمرهای لاستیکی بوده و عمدتا در درزهای ثابت یا اجرایی مورد استفاده قرار می‌گیرند. این نوع واتر استاپ با قابلیت جذب آب و افزایش حجم، آب‌بندی موثری را در این نقاط ایجاد می‌کند. درزهای ثابت که به درزهای اجرایی نیز شناخته می‌شوند، بر اثر عوامل مختلفی نظیر توقف بتن‌ریزی و ایجاد سطوح جداگانه بتن ایجاد می‌شوند. واتر استاپ‌های هیدروفیلی به طور خاص برای آب‌بندی این نوع درزها طراحی شده‌اند و با خاصیت جذب آب، مانع نفوذ رطوبت و آب به داخل سازه بتنی می‌شوند.
واتراستاپ‌های منبسط شونده بنتونیتی، ساخته شده از بنتونیت سدیم، با ویژگی‌های منحصربه‌فردی نظیر خاصیت ارتجاعی بالا و قابلیت افزایش حجم چشمگیر، راهکاری ایده‌آل برای آب‌بندی درزهای بتنی به شمار می‌روند. این ویژگی‌ها به واتر استاپ امکان می‌دهند تا در شرایط مختلف محیطی، آب‌بندی موثری را ایجاد کند. به طوری که پس از تماس با رطوبت، تا ۴۰۰ درصد متورم شده و فضاهای خالی را پر می‌کنند.
در کنار واتر استاپ، استفاده از چسب ساختمانی مناسب جهت نصب و محکم کردن واتر استاپ بنتونیتی در محل مورد نظر، اهمیت بسزایی دارد. این چسب‌ها باید با واتر استاپ سازگار بوده و قدرت چسبندگی بالایی داشته باشند تا از جابجایی واتر استاپ در حین بتن‌ریزی جلوگیری شود.
واتراستاپ‌های فلزی، نسل قدیمی‌تری از واتراستاپ‌ها هستند که به منظور آب‌بندی در درزهای اجرایی و انبساطی سازه‌های بتنی مورد استفاده قرار می‌گرفتند. این نوع واتراستاپ ها، به دلیل ساختار فلزی خود، از استحکام و دوام بالایی برخوردار بودند و در شرایط خاصی که نیاز به مقاومت مکانیکی بالایی وجود داشت، کاربرد داشتند.
با ظهور واتراستاپ‌های PVC و TPE، استفاده از واتراستاپ‌های فلزی به طور قابل توجهی کاهش یافته است. دلیل اصلی این کاهش محبوبیت، قیمت بالای واتراستاپ‌های فلزی در مقایسه با انواع پلاستیکی است.
علاوه بر این، سهولت نصب و انعطاف‌پذیری بیشتر واتراستاپ‌های PVC و TPE نیز از دیگر عواملی هستند که باعث شده‌اند این نوع واتراستاپ‌ها جایگزین واتراستاپ‌های فلزی شوند، به طوری که استفاده از واتراستاپ فلزی دیگر توجیه اقتصادی ندارد.
علاوه بر جنس، شکل پروفیل واتراستاپ نیز اهمیت زیادی دارد. پروفیل‌های مختلف برای شرایط متفاوتی از درز و میزان حرکت طراحی می‌شوند.
واتراستاپ تخت یا Flat Waterstop معمولاً برای درزهایی استفاده می‌شود که حرکت قابل توجهی در آنها پیش‌بینی نشده است. در این شرایط، پروفیل تخت ریب‌دار می‌تواند با ایجاد سطح تماس مناسب با بتن، به آب‌بندی درز کمک کند.

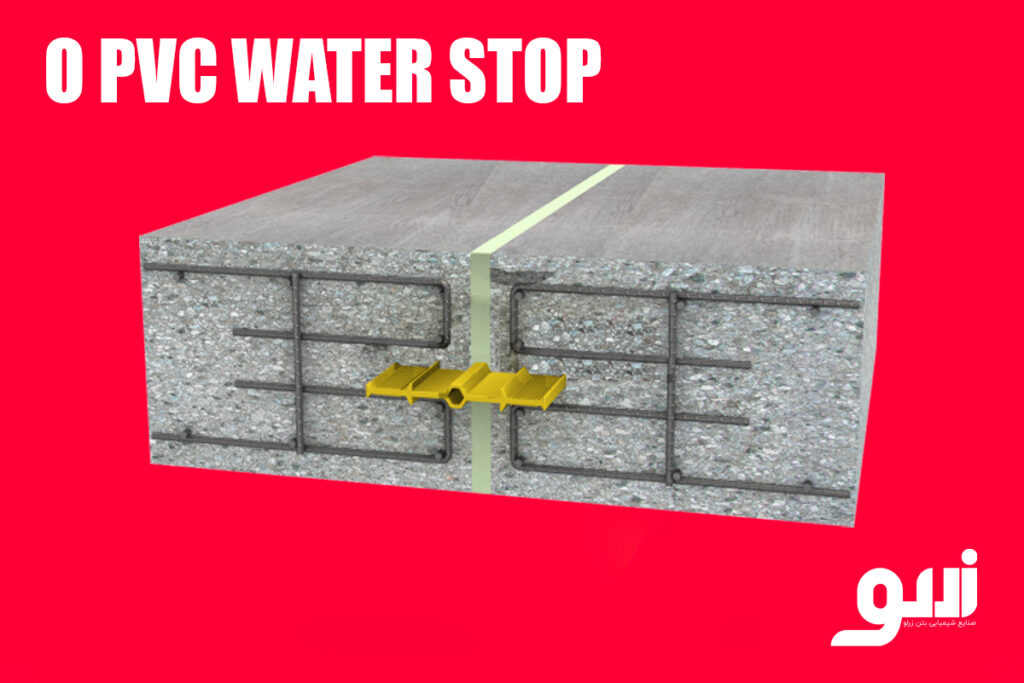

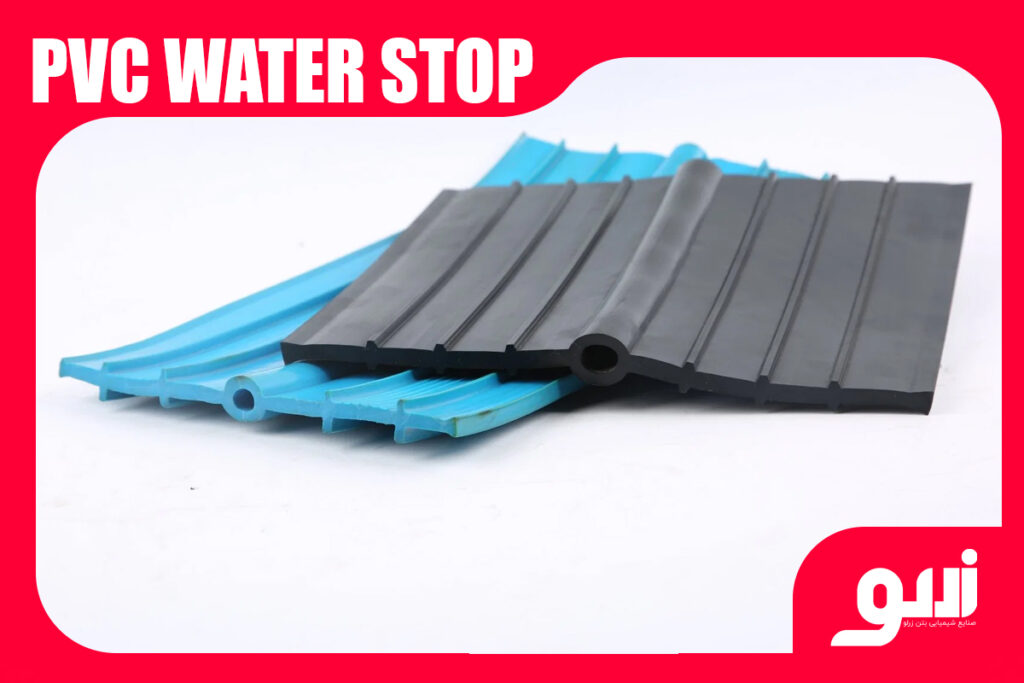

در این نوع واتراستاپ، یک قسمت حبابی یا مرکز توخالی در پروفیل وجود دارد. این بخش می‌تواند برای جذب و تطبیق با حرکات درز مورد استفاده قرار گیرد.
پروفیل‌های دارای حباب مرکزی معمولاً برای درزهای حرکتی کاربرد بیشتری دارند، زیرا هندسه آنها برای تحمل حرکات جانبی، عرضی و برشی طراحی شده است. هرچه میزان حرکت مورد انتظار بیشتر باشد، انتخاب پروفیل مناسب اهمیت بیشتری پیدا می‌کند.

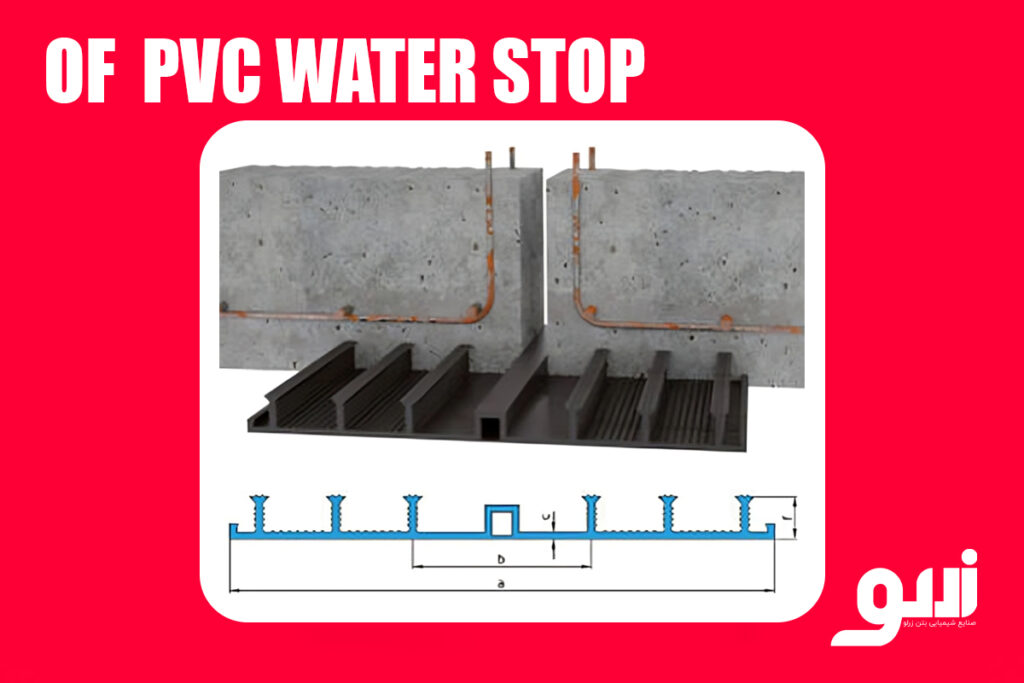

واتراستاپ کف‌خواب برای محل‌هایی طراحی می‌شود که آب‌بندی درز در سطح کف یا اتصال کف و دیوار اهمیت دارد. نحوه قرارگیری این محصول باید با جزئیات سازه و ترتیب بتن‌ریزی هماهنگ باشد.

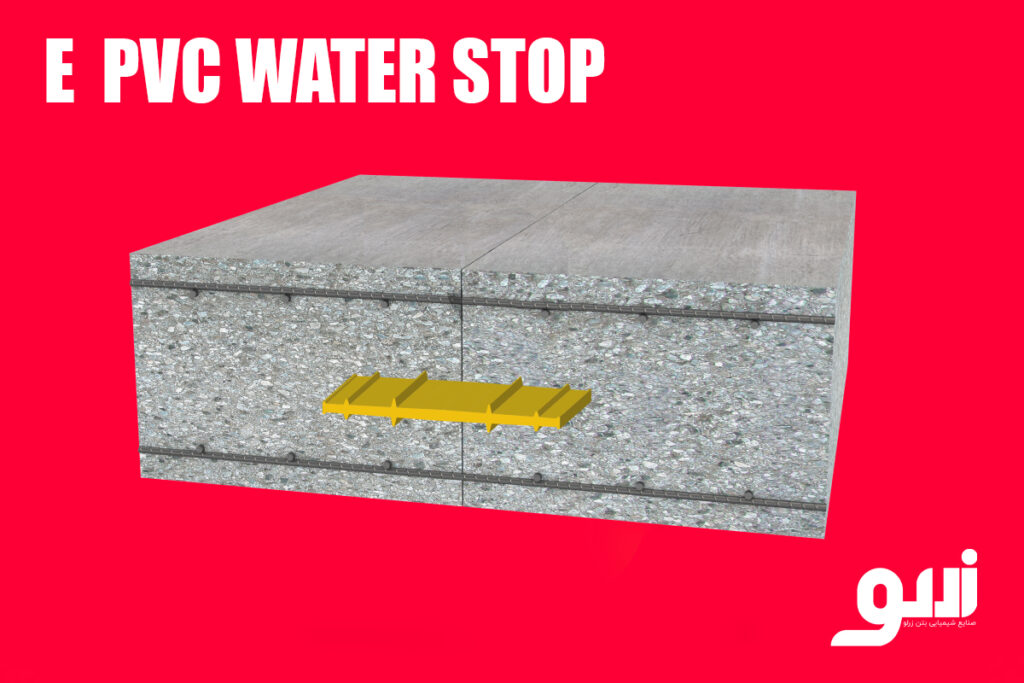

واتراستاپ میانی در داخل مقطع بتن قرار می‌گیرد و بخشی از آن در هر طرف درز بتن قرار می‌گیرد. این مدل یکی از انواع رایج سیستم‌های آب‌بندی داخلی درزهای بتنی است.

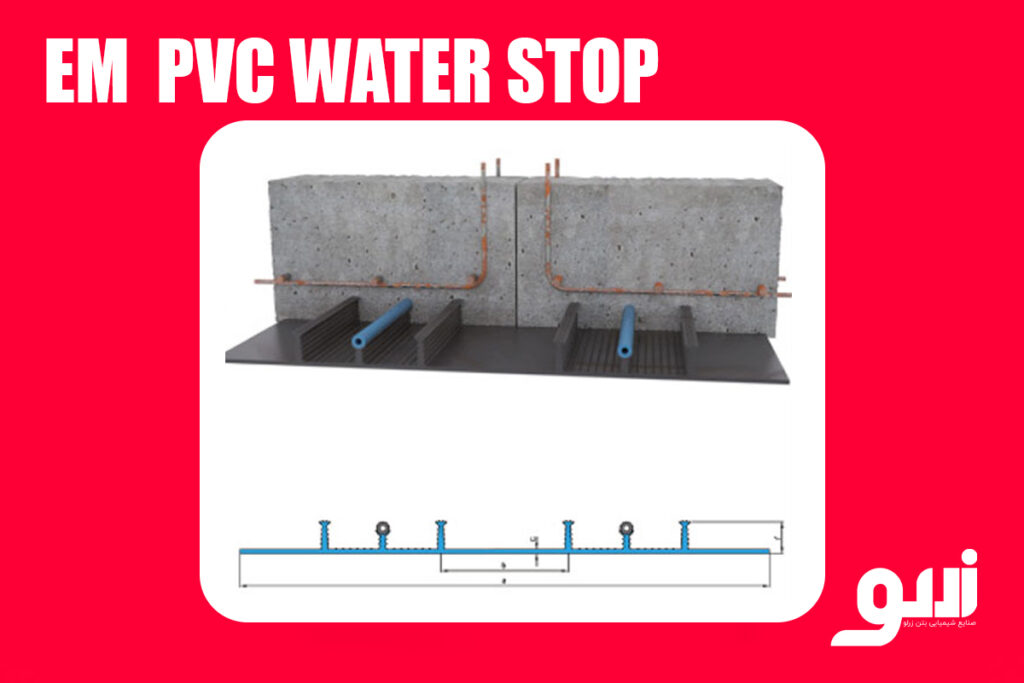

در برخی سیستم‌ها واتراستاپ به شکلی طراحی می‌شود که در قسمت خارجی یا سطح سازه قرار گیرد. این محصولات از نظر روش نصب با واتراستاپ‌های کاملاً مدفون در بتن متفاوت هستند و باید دقیقاً مطابق سیستم طراحی‌شده اجرا شوند.
در محل تغییر مسیر درزها، مانند گوشه‌ها و تقاطع‌ها، استفاده از قطعات آماده یا اتصالات اصولی اهمیت زیادی دارد. در سیستم‌های PVC، ساخت قطعات L، T و Cross به‌صورت کارخانه‌ای می‌تواند احتمال خطای اجرایی در محل تقاطع‌ها را کاهش دهد.
یکی از مهم‌ترین نکات در خرید واتراستاپ، شناخت نوع درز است. نمی‌توان یک مدل واتراستاپ را برای تمام درزهای بتن مناسب دانست.
درز اجرایی یا Construction Joint زمانی ایجاد می‌شود که بتن‌ریزی در یک مرحله متوقف شده و ادامه بتن‌ریزی در زمان دیگری انجام شود.
این درز الزاماً مانند یک درز انبساطی حرکت زیادی ندارد و انتخاب واتراستاپ آن باید بر اساس جزئیات پروژه و میزان حرکت مورد انتظار انجام شود.
درزهای انبساطی یا حرکتی برای اجازه دادن به حرکت نسبی بخش‌های سازه ایجاد می‌شوند. تغییرات دما، جمع‌شدگی، نشست و برخی بارهای سازه‌ای می‌توانند باعث حرکت در این درزها شوند.
در این شرایط، استفاده از پروفیل واتراستاپی که قابلیت تطبیق با حرکت درز را دارد اهمیت بیشتری پیدا می‌کند. پروفیل‌های دارای حباب مرکزی یا هندسه‌های مخصوص درزهای حرکتی برای چنین شرایطی طراحی شده‌اند.
تفاوت اصلی در انتخاب واتراستاپ به میزان و نوع حرکت مورد انتظار درز مربوط می‌شود. برای درزهای غیرحرکتی معمولاً پروفیل‌های تخت مناسب هستند؛ اما در درزهای حرکتی باید از پروفیل‌هایی استفاده شود که امکان تغییر شکل کنترل‌شده و تحمل حرکات مورد انتظار را داشته باشند.
بنابراین هنگام خرید واتراستاپ، تنها پرسیدن «واتراستاپ چند سانتی‌متر است؟» کافی نیست؛ ابتدا باید مشخص شود محصول برای چه نوع درزی قرار است استفاده شود.
ویژگی‌های کلی واتراستاپ ها عبارت است از:
حتی محصول باکیفیت نیز در صورت اجرای نادرست نمی‌تواند آب‌بندی مناسبی ایجاد کند. مهم‌ترین اشتباهات عبارت‌اند از:
استفاده از پروفیل تخت در شرایطی که درز حرکت قابل توجهی دارد، می‌تواند انتخاب مناسبی نباشد. نوع پروفیل باید بر اساس عملکرد مورد انتظار درز انتخاب شود.

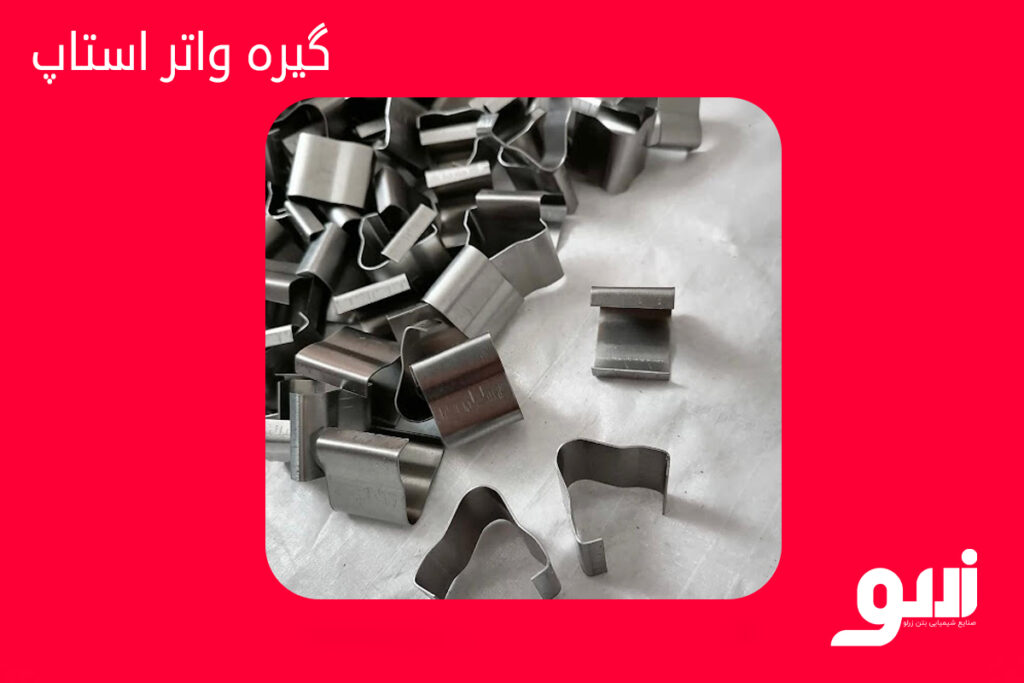

اگر واتراستاپ به‌درستی مهار نشده باشد، ممکن است هنگام بتن‌ریزی یا ویبره از محل اصلی خود خارج شود.
وجود حفره و کرموشدگی در اطراف پروفیل می‌تواند مسیر نفوذ آب ایجاد کند.
سوراخ‌کردن، بریدن یا آسیب‌زدن به واتراستاپ برای عبور میلگرد یا تجهیزات، می‌تواند پیوستگی سیستم آب‌بندی را مختل کند.
وصله‌های ضعیف، جوش ناقص و هم‌راستا نبودن دو قطعه می‌تواند یکی از نقاط آسیب‌پذیر سیستم باشد.

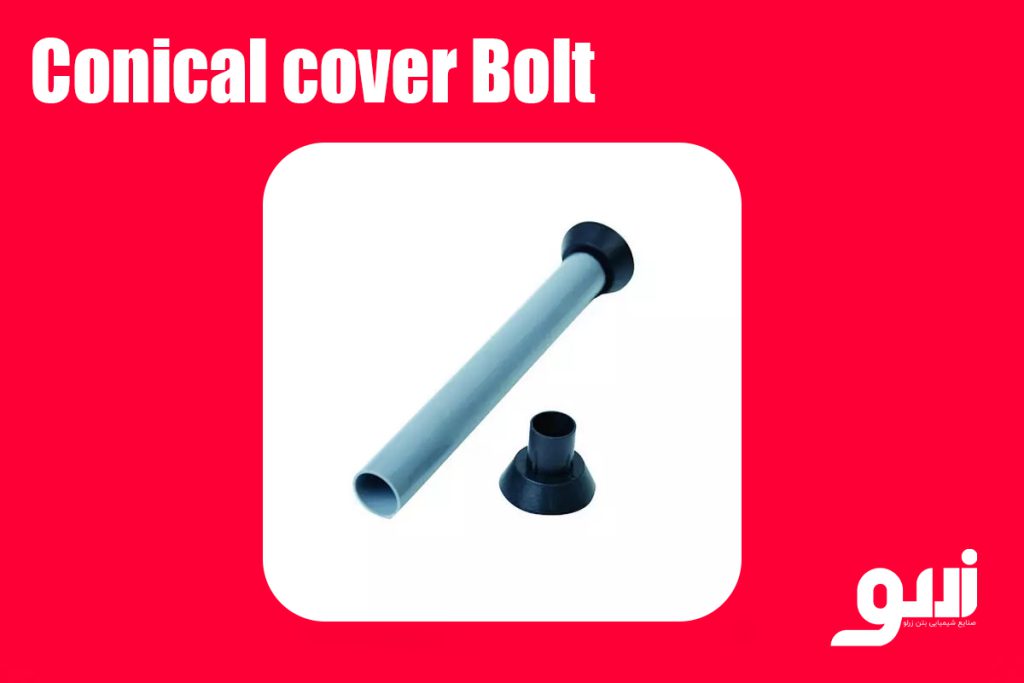

انتخاب واتر استاپ مناسب، نقش حیاتی در آب‌بندی و دوام سازه‌های بتنی دارد. با این وجود در برخی از شرایط می‌توان از میان بولت آب بند نیز برای جلوگیری از نفوذ آب استفاده کرد. قبل از هر اقدامی، لازم است نیازهای پروژه به دقت بررسی شود. نوع سازه (سد، تونل، مخزن آب، ساختمان)، شرایط محیطی (دما، رطوبت، مواد شیمیایی)، میزان فشار آب و نوع درز (اجرایی یا انبساطی) از جمله عواملی هستند که باید در نظر گرفته شوند.
با مشخص شدن دقیق نیازها، می‌توان نوع واتر استاپ مناسب (PVC، TPE، فلزی و غیره)، ابعاد، شکل ظاهری و ویژگی‌های فنی مورد نیاز را تعیین کرد. به عنوان مثال، برای سازه‌هایی که در معرض مواد شیمیایی خورنده قرار دارند، واتراستاپ‌های TPE با مقاومت شیمیایی بالا توصیه می‌شوند، در حالی که برای سازه‌هایی با فشار آب بالا، واتراستاپ‌های PVC با طراحی حفره‌دار می‌توانند گزینه مناسبی باشند.
پس از تعیین نوع واتر استاپ مورد نیاز، توجه به کیفیت، قیمت و اصالت کالا از اهمیت ویژه‌ای برخوردار است. خرید از تولیدکنندگان و فروشندگان معتبر، تضمین‌کننده کیفیت محصول و ارائه خدمات پس از فروش مناسب است. قبل از خرید، حتما از وجود استانداردهای ملی و بین‌المللی مربوطه اطمینان حاصل کنید و مشخصات فنی محصول را با دقت بررسی نمایید.
مقایسه قیمت‌ها بین فروشندگان مختلف، می‌تواند به شما در یافتن بهترین گزینه با توجه به بودجه‌تان کمک کند. در نهایت، برای اطمینان از اصالت کالا، از خرید واتراستاپ‌های فاقد بسته‌بندی و اطلاعات مشخص خودداری نمایید و در صورت امکان، قبل از خرید نمونه‌ای از محصول را برای بررسی و آزمایش درخواست نمایید. با رعایت این نکات، می‌توانید واتراستاپ مناسبی را برای پروژه خود انتخاب و از آب‌بندی مطمئن و طولانی مدت سازه خود اطمینان حاصل کنید.
در نهایت، واتراستاپ ها، با وجود سادگی ظاهری، نقش حیاتی در حفظ یکپارچگی و طول عمر سازه‌های بتنی ایفا می‌کنند. این محصول با ایجاد سدی نفوذناپذیر در برابر آب و سایر عوامل مخرب، از نفوذ رطوبت و تخریب بتن جلوگیری کرده و پایداری سازه را در برابر گذر زمان تضمین می‌کند. از سدهای عظیم گرفته تا زیرزمین‌های مسکونی، واتراستاپ‌ها با تنوع در جنس، شکل و کاربرد، پاسخی هوشمندانه به چالش آب‌بندی در سازه های بتنی هستند.
نصب صحیح واتر استاپ اهمیت زیادی دارد. روش نصب بسته به نوع واتر استاپ متفاوت است:
واتر استاپ PVC یک نوار آب‌بند انعطاف‌پذیر و مقاوم است که از جنس پلی‌وینیل کلراید (PVC) ساخته می‌شود و به منظور جلوگیری از عبور آب از درزهای اجرایی و محل اتصال بتن‌ها در سازه‌هایی مانند مخازن، استخرها، کانال‌ها، تونل‌ها و فونداسیون‌ها به کار می‌رود. این محصول علاوه بر مقاومت بالا در برابر مواد شیمیایی و فشارهای هیدرواستاتیکی، به دلیل نصب آسان و طول عمر زیاد، به عنوان یکی از بهترین گزینه‌های آب‌بندی در پروژه‌های عمرانی و ساختمان‌سازی شناخته می‌شود. استفاده از واتر استاپ ها و متعلقات سبب افزایش دوام و ایمنی سازه و کاهش هزینه‌های نگهداری در بلندمدت خواهد شد.
در ادامه شما را مشخصات فیزیکی و شیمیایی واتر استاپ پی وی سی آشنا می کنیم.
جنس: پلی‌وینیل کلراید (PVC ) با انعطاف‌پذیری مناسب
مشخصات شیمیایی واتر استاپ PVC به شرح زیر است:
از جمله خواص خوب این محصول می‌توانیم به موارد زیر اشاره کنیم.
میزان مصرف واتر استاپ پی وی سی به طور دقیق برابر با طول درزی است که نیاز به آب‌بندی دارد؛ به عبارت دیگر، برای هر متر طول درز اجرایی یا انبساطی، یک متر واتر استاپ مورد نیاز است. بنابراین، چنانچه در سازه‌ای مثلا 2 متر طول درز وجود داشته باشد، باید دقیقا 2 متر واتر استاپ PVC تهیه و مصرف شود. توصیه می‌شود جهت پوشش کامل و جلوگیری از هرگونه مشکل در محل اتصال‌ها، مقداری اضافی برای اتصالات گوشه‌ها یا احتمالی هدر رفت نیز در نظر گرفته شود؛ اما اصل میزان مصرف معادل با مجموع طول درزهای آب‌بندی‌شونده است. برای خرید انواع وارتراستاپ پی وی سی می‌توانید به سایت زرلوشیمی مراجعه کنید.
